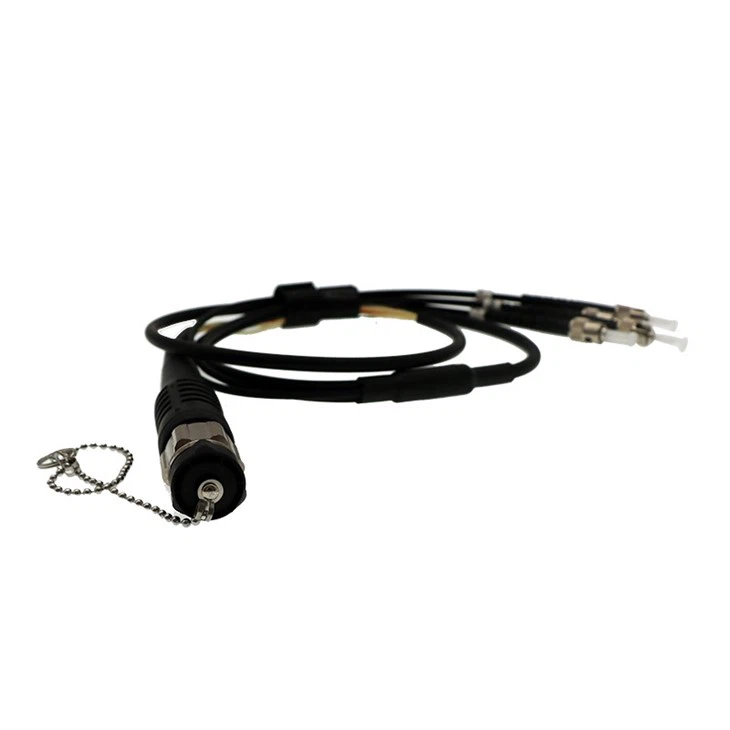

ODC 시리즈 광섬유 커넥터

ODC 실외 광섬유 커넥터는 견고한 구조, 안정적인 연결, 방수 및 방진 등을 갖추고 있으며 장거리 무선 기지국 및 광산의 FTTA(Fiber to the Tower), 감지 및 전력과 같은 열악한 실외 환경에서 광전송 연결에 널리 사용됩니다.-

문의 보내기

다운로드

설명

제품 설명

ODC 실외 광섬유 커넥터는 견고한 구조, 안정적인 연결, 방수 및 방진 등을 갖추고 있으며 장거리 무선 기지국 및 광산의 FTTA(Fiber to the Tower), 감지 및 전력과 같은 열악한 실외 환경에서 광전송 연결에 널리 사용됩니다.- 실외 환경에 적합하며 가혹한 환경 조건과 가혹한 기후 조건을 견딜 수 있습니다.

특징

• 장기간 안정적인 연결을 위한 스레드 잠금 메커니즘-
• 간단하고 빠른 연결 및 설치를 위해 한 손으로 맹목적으로 삽입할 수 있는 가이드 메커니즘
• 씰링 설계: 방수-, 방진-, 부식-방지 등
• 컴팩트한 모양, 작동하기 쉽고 견고하며 내구성이 뛰어납니다.
• 벽 밀봉 설계를 통해-
• 융합 연결을 줄이고 직접 맞대기 연결로 상호 연결할 수 있습니다.

응용

• 열악한 실외 환경에서 광섬유 통신 사용
• 유전 및 광산 통신 연결
• 장거리-무선 기지국
• 비디오 감시 시스템
• 지능형 변전소 통신;
• 철도신호 제어용

공통 분기 커넥터 커넥터

일반적인 연결 방식의 예

제품 매개변수

카테고리	지표 요구 사항
삽입 손실	단일-모드 0.60dB 이하
삽입 손실	다중 모드 0.50dB 이하
반사 손실	단일-모드 50dB 이상
상호 상태	0.2dB 이하
작동 온도	-45도 ~ 85도
기계적 성질	플러그 당김 500N 이상
기계적 성질	소켓 풀 30N 이상
기계적 수명	1000회
보호 수준	IP68

모델 명명

ODC 커넥터와 ODVA 커넥터

특징	ODC 커넥터	ODVA 커넥터
방수	IP67/IP68	IP67
내부 광섬유 커넥터	보통 LC 듀플렉스	LC, SC 또는 MPO
재료	풀메탈 또는 금속{0}}폴리머인 경우가 많습니다.	일반적으로 폴리머 또는 강화 플라스틱
잠금 장치	나사산/나사 또는 푸시{0}}풀	총검 또는 푸시-풀
야외 공연	우수(군-등급 가능)	우수(산업/상업-등급)
UV/부식 저항	예	예
기계적 내구성	매우 높음	높은
일반적인 애플리케이션	FTTA, 군사, 유전, 비상 시스템	통신, 보안, FTTH, 데이터 백홀
비용	더 높은	중간

ODC 커넥터와 기타 일반적인 유형

비교 대상	주요 차이점
표준 LC/SC	ODC는 견고한 쉘, 방수, UV 및 진동 방지 기능을 갖추고 있습니다.
옵티탭	OptiTap은 FTTH 드롭 케이블에 맞춰져 있으며 ODC는 통신/군사 분야에서 더 광범위하게 사용됩니다.
MPO/MTP(견고하지-)	MPO는 섬유질 수가 많지만 실외에서 견고하지는 않습니다. ODC는-수는 적지만 강력합니다.
ODVA	ODVA는 상업용 FTTA에서 더 일반적입니다. 더 까다로운 역할에 자주 사용되는 ODC
강화된 SC/APC	방수와 유사하지만 ODC가 더 컴팩트하며 내부에 LC 커넥터를 사용할 수 있습니다.
