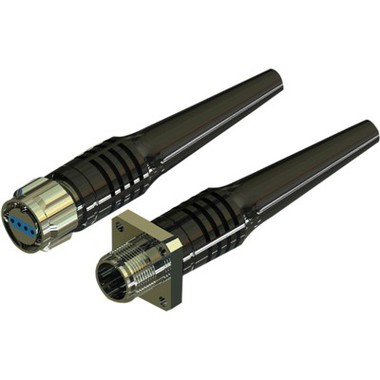

수중 광학 전기 커넥터의 포괄적 인 분석
Jul 11, 2025
다른 이름의 이름수중 광학 전기 커넥터
이 커넥터는 브랜드, 설계 또는 사용 사례를 기반으로 다르게 참조 할 수 있습니다.
| 일반적인 이름 | 대체 이름 / 브랜드 이름 |
|---|---|
| 광학 전기 커넥터 | 하이브리드 커넥터, 광섬유 콤보 |
| 습식 동료 커넥터 | 해저 습식 동료, 수중 짝짓기 커넥터 |
| 드라이 메이트 커넥터 | 고정 커넥터, 해저 배포 커넥터 |
| 해저 커넥터 | 해양 커넥터, 심해 커넥터 |
| ROV 커넥터 | ROV 관리 가능한 커넥터 |
| 압력 균형 커넥터 | PBOF 커넥터 (압력 밸런스 오일 충전) |
| 유지 보수가 쉬운 커넥터 | Ferrule-Accessible 커넥터 |
수중 광학 전기 커넥터의 다양한 유형
| 커넥터 유형 | 설명 | 예제 제품 |
|---|---|---|
| 하이브리드 (광학 + 전기) | 섬유와 전력/신호를 하나의 쉘에 결합합니다 | OE25m/30m/60m 시리즈, Seacon G3 |
| 광학 전용 | 고속 데이터의 경우 | FC/SC 스타일 수중, Macartney Optolink |
| 전기 전용 | 전원 및 제어 신호를 전달합니다 | D38999 수중 버전, Seacon Sea-Mate |
| 습식 | 수중을 연결/분리 할 수 있습니다 | Teledyne Odi, Macartney Optolink 젖은 동료 |
| 건조성 | 상단을 연결해야합니다 | SeaCon McBH 서브 콘크리어 시리즈 |
| Rov가 제공 할 수 있습니다 | 조작기 사용을 위해 설계되었습니다 | Macartney Rov-Mate 시리즈 |
| 현장 서비스 / 페룰 액세스 | 광섬유 끝을 청소하거나 교체 할 수 있습니다 | OE60M 유지 보수 시리즈 |
다른 크기
수중 광학 전기 커넥터가 들어옵니다다양한 형태 요인연락처, 환경 및 장비 통합 요구에 따라 :
| 크기 카테고리 | 설명 | 예제 모델 |
|---|---|---|
| 세밀화 | 작은 AUV, 센서의 경우 소형 | OE05M, 서브 콘크 마이크로, MCBH |
| 기준 | 일반적인 사용을위한 적당한 크기 | OE25M, Seacon G3, Macartney Luxus |
| 큰 형식 | 높은 핀/섬유 수, 심해 시스템 | OE46M, OE60M, 노틸러스 |
| 모듈 식/패널 시스템 | 랙 또는 정션 박스 | ODI L-SERIES 패널, Seacon Junction Systems |
다른 장점
| 커넥터 유형 | 주요 장점 |
|---|---|
| 하이브리드 광학 전기 | 케이블 링을 단순화하고 제어 및 데이터를 통합합니다 |
| 습식 | 공구가없는 수중 재 연결을 가능하게합니다 |
| 건조성 | 영구 설치의 비용 효율성 |
| 유지 보수 유형 | Ferrule Access는 유지 보수 시간/비용을 절약합니다 |
| Rov가 제공 할 수 있습니다 | Field-Swappable은 가동 중지 시간을 줄입니다 |
| 미니 커넥터 | 작은 플랫폼, 낮은 드래그에 이상적입니다 |
| PBOF 커넥터 | 민감한 시스템에 대한 우수한 압력 평등 |
다른 응용 프로그램 (커넥터 유형 일치)
| 애플리케이션 | 최고의 커넥터 유형 (들) | 왜? |
|---|---|---|
| ROVS & AUV | 하이브리드, 습식 메이트, Rov-Mateable | 유연성, 빠른 배포, 비디오 + 전력 |
| 해저 석유 및 가스 | 하이브리드, 유지 관리, 젖은 동료 | 장기 사용, 빠른 중재, 고전류/섬유 |
| 해양 센서 | 건조 동료, 광학 전용, PBOF | 장기 로깅, 간단한 배치-레트리브 사이클 |
| 군사/방어 | 로프가 가능하고 광학 전용 티타늄 하우징 | EMI 저항, 높은 데이터 보안, 견고성 |
| 카메라 시스템 | 하이브리드, PBOF, 광학 전용 | 전원 + 비디오 + 실시간 제어 |
| 해저 노드 / 네트워크 | 습식 메이트, 모듈 식 패널, 광섬유 전용 | 중앙 집중식 고속 네트워크 시스템 |
결론 : 사용 사례에 따라 선택
| 유스 케이스 | 권장 커넥터 |
|---|---|
| 단기 과학 도구 | 건식 메이트 하이브리드 또는 광학 전용 |
| 공구 교환이있는 유전 SCM | 습식 하이브리드 (예 : OE60M 또는 ODI) |
| 교체 가능한 도구가있는 ROV | Rov 관리 가능한 하이브리드, Macartney 또는 Teledyne |
| 심해 장기 설치 | PBOF 케이블을 사용한 티타늄 건조 임원 |
| 대역폭 감시 | 잠금 페룰이있는 단일 모드 광섬유 전용 커넥터 |
FAQ
Q1 : 수중 광학 전기 커넥터 란 무엇입니까?
결합하는 특수 커넥터광 섬유(고속 데이터의 경우) 및전기 접촉(전원/제어 신호의 경우) a방수, 압력 등급의 주택해저 사용을 위해 설계되었습니다.
Q2 : 한 커넥터에 광학 및 전기를 결합하는 이유는 무엇입니까?
에게벌크를 줄입니다, 케이블 링을 단순화하십시오그리고 제공하십시오통합 제어 및 데이터 전송소형 수중 시스템에서.
Q3 :이 커넥터를 사용하는 산업은 무엇입니까?
석유 및 가스
해양 연구
방어/해군 시스템
해저 로봇 공학 (ROVS/AUV)
통신
환경 모니터링
Q4 : 어떤 깊이 등급을 사용할 수 있습니까?
에서얕은 물 (~ 10m)에게full ocean depth (>11,000 m)디자인에 따라.
Q5 :이 커넥터가 표준화되어 있습니까?
일부는 따릅니다API 17F, mil-sd, 또는IEC섬유 표준이지만 많은 것입니다응용 프로그램 별제조업체마다 다릅니다.
Q6 : 어떤 섬유 유형이 지원됩니까?
단일 모드 (SM)장거리, 저 지 손가락 전송의 경우
멀티 모드 (mm)단거리, 대역폭 사용
Q7 : 광학 커넥터의 일반적인 삽입 손실은 무엇입니까?
일반적으로< 0.5 dB; 고품질 커넥터에 도달 할 수 있습니다< 0.3 dB.
Q8 : 수익 손실이란 무엇입니까?
섬유질 높은 값의 반사 척도 (예 :>45dB) 평균더 나은 광학 성능.
Q9 : 전류/전압 등급은 얼마입니까?
핀에 따라 다릅니다.
신호 핀 :1–5 A
파워 핀 :10–25 A
전압:최대 1000 v
Q10 : 하나의 커넥터를 운반 할 수있는 광학/전기 채널은 몇 개입니까?
작은 커넥터 :1–4 광학, 2–12 전기
대형 시스템 :16+ 광학, 60+ 전기
Q11 : 해저 카메라 시스템에는 어떤 커넥터를 사용해야합니까?
A 하이브리드 커넥터~와 함께2–4 광학 섬유그리고전원/신호 접점이상적인 -EG, OE25M 또는 MacArtney Luxus입니다.
Q12 : 석유 및 가스 제대 시스템에 가장 적합한 것은 무엇입니까?
높은 신뢰성습식 적용 가능한 하이브리드 커넥터, 종종 OE60M 또는 Teledyne ODI와 같은 티타늄 또는 PBOF 형.
Q13 : 동적 케이블 시스템 (예 : 견인 소나)에서 커넥터를 사용할 수 있습니까?
예, 선택하십시오낮은 드래그, 스트레인에 관계가 있습니다, 그리고진동 내성커넥터 (종종 원형, 유연한 디자인).
Q14 : 실시간 데이터 부표를위한 커넥터가 있습니까?
예, 사용합니다드라이 메이트 하이브리드 커넥터~와 함께UV- 및 부식 방지 재킷얕은 배치의 경우.
Q15 : 글라이더 나 AUV 에서이 커넥터를 사용할 수 있습니까?
예-가벼운 소형 하이브리드 커넥터(OE05M 또는 Subconn Micro와 같은)는 자율 시스템을 위해 설계되었습니다.
Q16 :이 커넥터를 현장에서 수리 할 수 있습니까?
쉬운 유지 보수 유형(예 : OE60M) 허용페룰 청소/교체
다른 사람들은 필요할 수 있습니다공장 재심
Q17 : 광학 커넥터는 얼마나 자주 청소가 필요합니까?
고속 섬유의 경우6-12 개월마다또는 배치 후주기 후 물 선명도 및 사용에 따라.
Q18 : 커넥터 고장의 원인은 무엇입니까?
부적절한 짝짓기
물 유입
광학 오염 (먼지, 소금)
부식 (잘못된 재료가 사용 된 경우)
Q19 : 에너지가있는 동안 습식 처리 가능한 커넥터를 짝짓기 할 수 있습니까?
일부는 설계되었습니다라이브 메이트, 하지만많은 사람들이 에너지 화를 요구합니다. 항상 제조업체의 사양을 확인하십시오.
Q20 : 커넥터를 몇 번이나 짝짓기/퇴치 할 수 있습니까?
마른 동료 :50–100 사이클
젖은 동료 :100 - 1000+ 사이클(신중하게)
Q21 : 껍질에 사용할 수있는 재료는 무엇입니까?
티탄: 심해와 부식에 가장 적합합니다
스테인레스 스틸 (316/2205): 일반 목적
해양 청동: 얕고 강력하며 비용 효율적입니다
양극화 된 알루미늄: 가벼운 의무 또는 얕은 시스템
Q22 : 바이오로운 저항성 버전이 있습니까?
예, 일부 커넥터에는 포함됩니다반 바이오 오피 코팅또는스틱 재료.
Q23 : 이들은 어떤 온도 범위에서 작동 할 수 있습니까?
일반적인 범위 :-20도에서 +70 학위; 첨단 버전은 넘어갈 수 있습니다+100 학위.
