OE 46M/30M 금속 시리즈
제품 설명 접점 핀: 2~32개 코어 접점 저항:<10 mΩ Insulation Resistance: Normal condition: >2000 MΩ Environmental test: >1000MΩ 유전 강도: 3000V/DC 이하, 1분 단일{3}}코어 전류 정격: 40A 이하 삽입 손실: 1.2dB(표준) /...
설명
성능 매개변수
접점 핀: 2~32개 코어
접촉 저항:<10 mΩ
절연 저항:
Normal condition: >2000 MΩ
Environmental test: >1000 MΩ
절연 내력: 3000V/DC, 1분 이하
단일-코어 전류 정격: 40A 이하
삽입 손실:
1.2dB(표준) / 0.6dB 저손실(1310nm)
1.0dB(표준) / 0.5dB 저손실(1550nm)
Mechanical Durability: >1000회 결합 주기
공장 테스트 압력:
표준 측면 압력: 30MPa
최대 60MPa까지 맞춤 가능(측면)
종방향 방수 기능을 갖춘 옵션 소켓
작동 온도: -45도 ~ +90도
재료 특성
커넥터 하우징: 표준 316L 스테인리스 스틸; 티타늄 합금 TC4로 맞춤 제작 가능
광 접점: 지르코니아 세라믹 페룰
전기 접점: 금-도금 황동
씰링 엔드 캡: 316L 스테인레스 스틸
케이블: 폴리우레탄 또는 고무-재킷 케이블
커넥터 배열
|
구성: 광/전기 코어 2개 싱글-코어 전류 정격: 65A 작동 전압: 1000V DC/AC rms 절연 내력: 2500V DC 삽입 손실: 1.0dB @1550nm 이하 |
구성: 광/전기 코어 4개 싱글-코어 전류 정격: 40A 작동 전압: 500V DC/AC rms 절연 내력: 2500V DC 삽입 손실: 1.0dB @1550nm 이하 |
구성: 7개의 광/전기 코어 싱글-코어 전류 정격: 20A 작동 전압: 500V DC/AC rms 절연 내력: 1000V DC 삽입 손실: 1.0dB @1550nm 이하 |
|
구성: 12개의 광/전기 코어 싱글-코어 전류 정격: 13A 작동 전압: 500V DC/AC rms 절연 내력: 1000V DC 삽입 손실: 1.0dB @1550nm 이하 |
구성: 16개의 광/전기 코어 싱글-코어 전류 정격: 13A 작동 전압: 500V DC/AC rms 절연 내력: 1000V DC 삽입 손실: 1.0dB @1550nm 이하 |
구성: 32개의 광/전기 코어 싱글-코어 전류 정격: 5A 작동 전압: 500V DC/AC rms 절연 내력: 1000V DC |
|
구성: 광/전기 + 1 RF 코어 4개 싱글-코어 전류 정격: 20A 작동 전압: 500V DC/AC rms 절연 내력: 1000V DC 삽입 손실: 1.0dB @1550nm 이하 |
참고: 다양한 코어 수(광학, 전기 또는 RF 전송 요구 사항)에 맞게 맞춤화가 가능합니다.
커넥터 모양

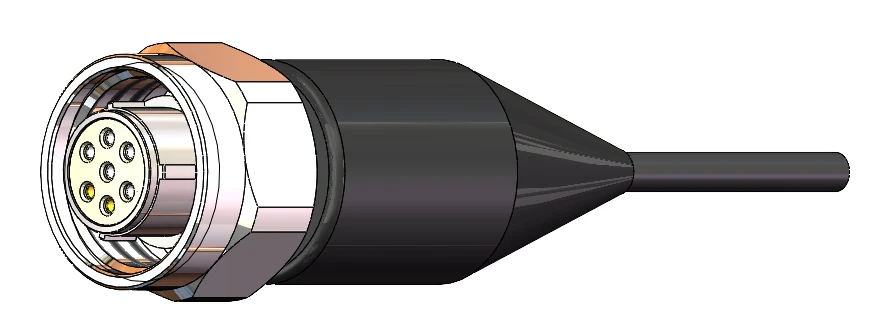

플러그 디자인:
|
|
|
OE46M/30MTEXFY 수직 테일 부착형
|
|
|
OE46MT/30MTEXFY 표준 라운드 테일 부착 유형

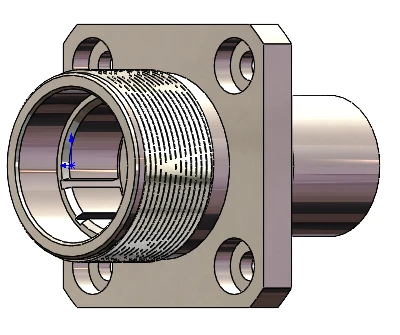

소켓 디자인:
|
|
|
|
|
|
|
|
|
|
|
씰링 캡 디자인:
|
|
|
|
|
모델 번호 설명
왜 우리를 선택합니까?
✔ 비교할 수 없는 용량– 최대 지원하이브리드 코어 32개(광학/전기/RF)을 단일 커넥터로 통합하여 시스템 복잡성을 줄입니다.
✔ 극한 환경에 대비– 견딘다60MPa 압력그리고부터 운영-45도 ~ +90도, 심해-ROV 및 석유/가스 분야에 이상적입니다.
✔ 초-저손실 – 1550nm에서 0.5dB 삽입 손실장거리 신호 무결성을 보장합니다.
✔ 군용-등급 내구성 – >1000회 결합 주기장기적인 신뢰성을 위해 금-도금 접점과 세라믹 페룰을 사용합니다.-
✔ 완전히 맞춤화 가능– 정확한 요구 사항에 맞게 코어 수, 재료, 압력 등급 및 밀봉 방법을 맞춤화하십시오.
자주 묻는 질문
Q: OE46M/30M은 표준 수중 커넥터와 어떻게 비교됩니까?
A: 성능이 뛰어납니다.더 높은 코어 밀도(32 대 일반 12), 더 낮은 삽입 손실(0.5dB) 및 극도의 압력 저항(60MPa 맞춤 설정 가능).
Q: 광학/전기 코어와 함께 RF 신호를 통합할 수 있습니까?
답: 그렇습니다! 그만큼4+1 RF 하이브리드 구성(예: 4개의 광/전기 + 1 RF 코어)는 혼합-신호 애플리케이션에 사용할 수 있습니다.
Q: 빈번한 교배시 수명은 얼마나 됩니까?
A: 등급>1000주기~와 함께<10 mΩ contact resistance drift, ensuring stable performance in dynamic deployments.
Q: 해수 사용에는 티타늄 하우징이 필요한가요?
A: 대부분의 경우 316L 스테인리스 스틸로 충분하지만티타늄 TC4는 염분 농도가 높거나 생물학적 오염이 심한 환경에 권장됩니다..
Q: 방수는 어떻게 검증되나요?
A: 각 단위는 겪습니다30MPa 압력 테스트(60MPa 옵션)누출 방지 성능에 대한 IP68 인증-을 제공합니다.
