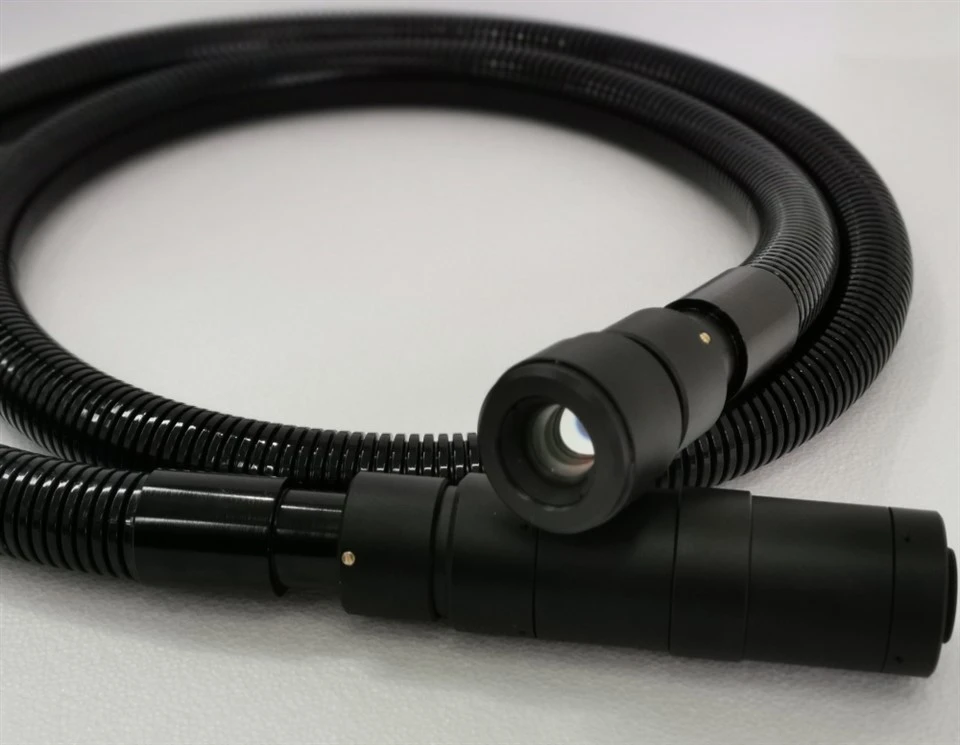

다성분 유리 이미지 번들
이미지 가이드 번들은 유연한 수동 이미지 전송 장치입니다. 일정한 길이를 가진 다수의 광섬유를 묶음으로 조립하고, 그 묶음의 양쪽 끝을 경화, 분쇄하여 형성하여 일{1}}대-대응으로 촘촘하게 배열되는 구조입니다. 유연한 광섬유 번들입니다. 산업용 원격 비전 시스템에 사용할 수 있습니다.
설명
이미지 가이드 번들
이미지 가이드 번들은 유연한 수동 이미지 전송 장치입니다. 일정한 길이를 가진 다수의 광섬유를 묶음으로 조립하고, 그 묶음의 양쪽 끝을 경화, 분쇄하여 형성하여 일{1}}대-대응으로 촘촘하게 배열되는 구조입니다. 유연한 광섬유 번들입니다. 산업용 원격 비전 시스템에 사용할 수 있습니다.
그림
기술적인 매개변수
|
이미지 형식(mm) |
φ0.6-φ2.0,3×3-20×20 |
|
직경(μm) |
13-17 |
|
분해능(LP/mm) |
44 |
|
엘리먼트(NA) |
0.6 |
|
작동 온도(도) |
-40/80 |
|
굽힘 반경(mm) |
100 이하 |
|
길이(mm) |
350-5000 |
다양한 방법 이미지 가이드 번들
다방향 이미지 가이드 번들은 복잡한 광 경로 구조를 갖춘 일종의 유연한 수동 광섬유 이미지 전송 장치로, 다방향 이미지를 한쪽 끝면에 모아서 출력할 수 있습니다. 구조는 4-1이-1, 6{3}}1이-1,8-1이-1,9-1이-1일 수 있습니다.
이미지의 3D 합성이 가능합니다.
당사의 이미지 가이드 번들을 사용하여 산업용 비전 시스템을 업그레이드하는 데 관심이 있으시면 당사에 문의하십시오. 광전송 문제를 해결해 보세요!
