OMTS1310C FOG 광학 모듈 테스트 시스템



매개변수	명세서
성능 사양
작동 파장(nm)	1310
바이어스 안정성(도/hr)	0.01 이하(25도, 평균 100초, 코일 길이에 따라 다름)
작동 온도(도)	25±15
측정 가능한 온도 범위(도)	-45 ~ +70
측정 가능한 광학 모듈 길이(m)	280~1200(실제 코일 길이 기준, 테스트 소프트웨어를 통해 구성)
테스트 시간 범위	1초 ~ 30시간
전기적/기계적 인터페이스
치수(mm)	450×147×452
전원 공급 장치(V,Hz)	220, 50, 교류
I/O 직렬 포트	RS422(기본), RS232(옵션)
온도 센서	3개, DS18B20, 항공 커넥터
변발	단일{0}}모드 광섬유, 2m, 3채널



맞춤 정보

• 고객 요구 사항에 맞게 사용자 정의 가능





OMTS1310C FOG 광학 모듈 테스트 시스템은 그림 1과 같이 작동 파장이 1310nm인 FOG 광학 모듈(MIOC+파이버 코일, 파이버 코일과 MIOC가 함께 접합되어 쉘에 통합됨)의 자이로-레벨 테스트 및 평가에 사용할 수 있는 3{1}}축 고정밀-자이로 바이어스 테스트 시스템입니다. 기술 원리는 그림 2와 같이 3-축 FOG와 각속도 데이터 및 온도 데이터는 직렬 포트를 통해 직접 출력될 수 있습니다. 특수 테스트 소프트웨어를 사용하여 데이터를 기록, 분석 및 저장할 수 있으므로 바이어스, 바이어스 안정성 등과 같은 중요한 정보를 얻을 수 있습니다. OMTS1310C 테스트 시스템은 한 번에 최대 3개의 광학 모듈을 연결할 수 있으며 서로 간섭하지 않고 동시에 3개의 채널 테스트를 수행할 수 있습니다. 이 시스템은 완벽한 기능, 안정적인 성능, 간단한 작동, 간편한 배송 등의 장점을 갖고 있어 실용적인 테스트 시스템입니다.

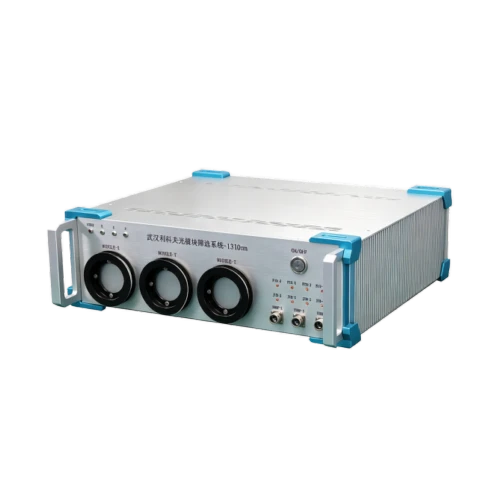

그림 1. OMTS1310C FOG 광학 모듈 테스트 시스템



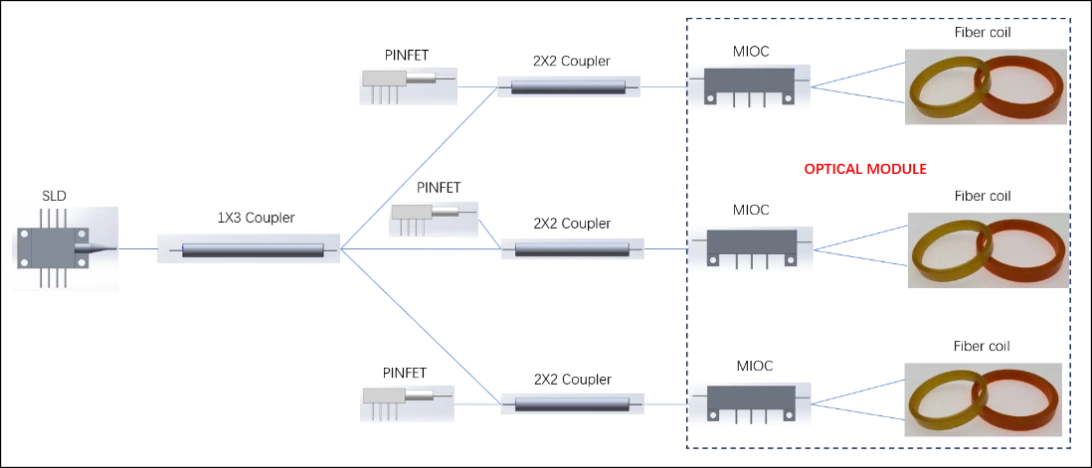

그림 2. 기술 원리



구성

OMTS1310C 테스트 시스템은 그림 3과 같이 FOG 광학 모듈 테스트 장치, RS422/USB 어댑터, 특수 테스트 소프트웨어의 세 부분으로 구성됩니다. OMTS1310C 테스트 시스템은 알루미늄 합금 3U 섀시를 사용하여 조립되며 RS422 직렬 포트를 통해 데이터를 출력합니다. RS422/USB 어댑터는 직렬 포트 데이터를 USB 데이터로 변환하여 컴퓨터와의 통신을 용이하게 합니다. 테스트 소프트웨어는 Windows XP, 7, 10 등과 같은 컴퓨터 OS와 호환되며 그림 4와 같이 실시간 데이터 수집, 처리, 저장이 가능한 창 인터페이스를 갖추고 있습니다.

그림 3. 테스트 연결 다이어그램



그림 4. OMTS1310C 소프트웨어



명세서

OMTS1310C의 주요 성능 사양은 다음과 같습니다.

표 1 OMTS1310C 사양

No.	품목	명세서	주목
	크기	~(450×147×452)mm	알루미늄 합금 섀시
	전원공급장치	220V	50Hz, AC
	소비전력	8W 이하
	파장	1310nm
	작동 온도	(25±15) 정도	실온에서 작업하는 것이 좋습니다
	측정 가능한 온도	(-45-+70) 학위
	측정 가능한 FOG 광학 모듈 길이	(280-1200)m	조절할 수 있는
	테스트 시간 범위	1s-30h
	바이어스 안정성	최적 0.01도/h(100초, 평균) 이하 (실온)	광 모듈 길이와 관련
	출력 직렬 포트	RS422(기본값) RS232(옵션)
	온도 센서	3, DS18B20, 항공 플러그
	꼬리섬유	SM 섬유, 2*2m, 3채널	3개의 FOG 광학 모듈을 동시에 테스트할 수 있습니다.



4. 패널 설명

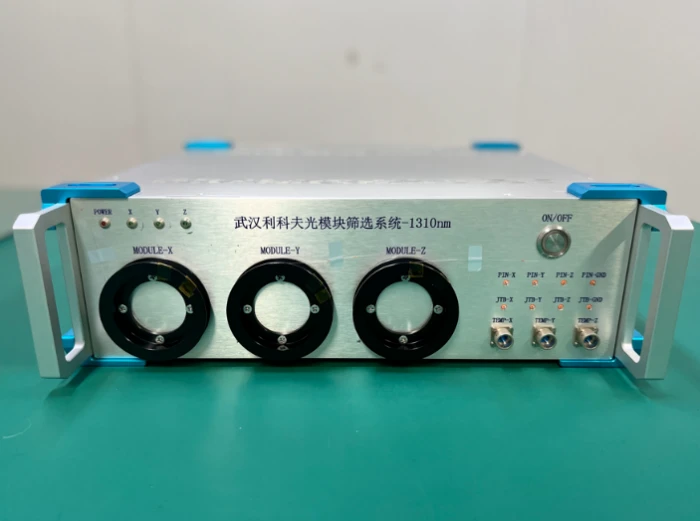

4.1 전면 패널

①: 시작 버튼을 누르면 램프가 켜지고 회로에 전원이 켜집니다.

②: 작동 표시기, 장치가 작동 중일 때 표시등이 항상 켜져 있습니다. 왼쪽부터 전원, X-축, Y-축, Z-축 표시가 있습니다.

③:테일 파이버: 왼쪽부터 X-aixs, Y-축, Z-축의 커플러 테일 파이버가 있으며 광 모듈의 MIOC 테일 파이버와 융합하는 데 사용됩니다.

④:PIN 테스트 포인트는 왼쪽부터 X-PINFET, Y-PINFET, Z-PINFET, GND의 테스트 포인트입니다. 해당 포인트는 오실로스코프와 연결하여 PIN 신호를 확인하는 데 사용됩니다.

⑤:단계파 테스트 포인트는 왼쪽부터 X-MIOC, Y-MIOC, Z-MIOC 및 GND의 테스트 포인트입니다. 이 포인트는 오실로스코프와 연결하여 MIOC의 스텝파를 확인하는 데 사용됩니다.

⑥: 온도 감지기 항공 플러그는 온도 감지기 케이블과 연결하는 데 사용됩니다.



4.2 후면 패널

①: AC 전원 공급 장치 소켓 및 스위치(3A 퓨즈 포함), 전원 공급 장치에 연결됨, 요구 사항: AC 220V±10%, 50Hz.

②: I/O 직렬 포트, RS422/USB 변환기를 통해 컴퓨터와 연결되며 핀은 다음과 같이 정의됩니다.

핀	정의
1	RX+
2	수신-
3	텍사스-
4	텍사스+

다운로드 포트: 제조업체 전용

MIOC 플러그는 FOG 광학 모듈의 MIOC와 연결하는 데 사용됩니다.



5. 소프트웨어 설명

소프트웨어 GUI는 그림 5에 나와 있습니다. 여기서 "홈", "길이 설정", "X-축", "Y-축" 및 "Z-aixs" 탭은 테스트 매개변수를 구성하고 데이터 곡선 및 계산 결과를 표시하는 데 사용됩니다. 장치가 컴퓨터에 연결되고 전원이 켜진 후 "시작"을 클릭하여 테스트 모드로 들어가면 소프트웨어가 데이터 곡선과 계산 결과를 새로 고치고 초당 테스트 데이터를 기록합니다. "파일 열기"를 클릭하여 저장된 파일을 읽으면 "X-축", "Y-축", "Z-aixs" 및 "데이터 분석" 탭에 해당 데이터와 곡선이 표시됩니다. "축척 계수 계산" 탭은 테스트된 섬유 코일의 권선 길이 및 유효 직경과 관련된 축척 계수를 추정하는 데 사용됩니다. "온도 보상" 탭은 전체 온도 바이어스 데이터의 간단한 온도 보상에 사용됩니다.

그림 5 테스트 소프트웨어



6. 조작방법

6.1 테스트 지침

단계는 다음과 같습니다.

장치의 커플러 테일 광섬유와 테스트할 광모듈의 MIOC 테일 광섬유를 융합하여 코팅해야 합니다. 광학 모듈은 안정된 플랫폼에 배치되고 바람막이로 덮여 있어야 합니다(광 모듈의 MIOC 테일 광섬유를 환경 챔버에서 꺼내야 하는 경우 융합 접합 전에 느슨한 튜브를 미리 테일 광섬유에 놓을 수 있음).

환경 온도 값을 측정해야 하는 경우 필요에 따라 1~3개의 온도 테스트 케이블을 연결할 수 있습니다(케이블은 전면 패널의 플러그에 연결할 수 있습니다).

RS422/USB 어댑터 케이블을 통해 후면 패널의 I/O 직렬 포트를 컴퓨터와 연결합니다.

후면 패널의 AC 전원(220V, 50Hz)을 켜고 전면 패널의 시작 버튼을 누릅니다.

테스트 소프트웨어를 열고 올바른 직렬 포트를 선택하고 각 축에 대한 테스트 시간, 배율 인자, 부드러운 시간 및 기타 매개변수를 구성합니다. "시작" 버튼(클릭하면 "중지" 버튼으로 변경됨)을 클릭하고 데이터가 저장된 파일 이름을 입력한 후 테스트를 시작합니다. 테스트 시간이 끝나면 소프트웨어가 자동으로 중지되고 데이터가 저장됩니다. 중간에 "중지" 버튼을 클릭하여 테스트를 종료해도 소프트웨어는 계속 자동으로 데이터를 저장합니다.

참고: 스케일 팩터는 특정 테스트 방법에 따라 얻어집니다. 최대 테스트 시간은 30시간을 초과할 수 없으며 저장되는 데이터는 1초의 평활 자이로 바이어스 데이터입니다. 테스트 과정에서 클릭하여 데이터와 계산 결과를 관찰할 수 있지만 "스케일 팩터 계산", "온도 보상" 기능을 사용할 수 없습니다. 그렇지 않으면 소프트웨어 지연 및 데이터 손실과 같은 비정상적인 현상이 발생할 수 있습니다. 케이블을 연결하거나 분리할 때는 전원을 꺼야 한다는 점에 유의하세요.



6.2 파일 열기

단계는 다음과 같습니다.

테스트가 시작되지 않은 경우 ".fog"라는 접미사가 붙은 저장된 테스트 데이터 파일을 열 수 있습니다. "파일 열기"를 클릭하고 팝업 대화상자에서 "데이터 파일의 배율 인수 사용 여부"를 선택하세요.- 기본 선택은 "예"입니다. 스케일 팩터를 직접 설정해야 하는 경우 "아니오"를 선택하십시오. 파일 경로를 선택하고 테스트 소프트웨어가 데이터 파일을 읽을 때까지 몇 초 동안 기다립니다.

데이터 파일을 읽은 후 소프트웨어는 자동으로 각 축의 데이터를 곡선으로 그려 해당 차트에 표시합니다. 각 축의 인터페이스를 클릭하면 계산 결과를 관찰할 수 있습니다. 차트에서 커서를 끌어 곡선의 세그먼트를 선택할 수도 있으며, 소프트웨어는 해당 세그먼트의 바이어스 및 바이어스 안정성 값을 자동으로 계산합니다.

점프 포인트가 큰 일부 테스트 데이터의 경우 "큰 포인트 제거"를 선택하고 "큰 포인트에 대한 제한 값"을 설정할 수도 있습니다. 소프트웨어는 자동으로 큰 점 제거를 완료하고 제거 후 데이터를 곡선으로 플롯하여 표시하지만 이 작업은 읽은 파일의 원본 데이터를 수정하지 않습니다.



7. 기타 지침

이 테스트 시스템을 처음 사용하는 경우 컴퓨터에 다음 드라이버를 설치해야 합니다.

a) RS422/USB 어댑터용 드라이버는 지침에 따라 설치해야 하며 32비트 및 64비트와 호환됩니다.

b) Labview 소프트웨어 실행 환경 "labview2012 런타임 엔진"은 시스템이 32비트인지 64비트인지에 따라 선택 사항입니다.

c) Labview VISA 드라이버 "VISA DRV5.4"; 32비트 및 64비트와 호환됩니다.

주문 방법:또한 OMTS1310C와 동일한 성능 사양을 갖춘 FOG 광학 모듈 단일 축 테스트 시스템 OMTS1310A를 제공합니다. OMTS1310A는 한 번에 하나의 광학 모듈만 테스트할 수 있습니다.
