설명
주요 특징
- 사중극자, 팔극자, 헥사데카폴 섬유 코일 권선 지원
- 권취 섬유 길이: 10000m 이상
- 과충전-충전 보호
- 정밀 섬유 배치
- 휴먼-머신 인터페이스(HMI)
- CCD 카메라 시스템
- 자동 접착
응용
- 권선 섬유 코일
제품소개

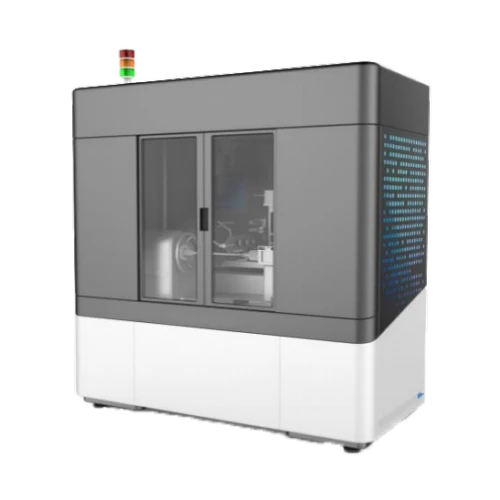

회사의 RH16 다{1}}극 섬유 코일 권선기는 FOG 섬유 코일을 제조하는 핵심 장비이며 회사는 연구 개발 및 제조를 위한 독자적인 핵심 기술을 보유하고 있습니다. 다양한 대칭 또는 플랫{3}}권취 공정을 사용하여 섬유 코일을 감으며 간단한 조작, 고정밀 자동 섬유 레이어링 및 자동 접착제 분배 기능을 제공합니다. 이 기계는 정밀한 위치 지정 및 제어를 위해 PLC와 고정밀 서보 모터를 결합합니다.- CCD 카메라를 사용하면 권선의 온라인 현미경 관찰이 가능하며 불규칙성을 즉시 감지하여 적시에 수정할 수 있습니다.
독특한 기술
회사는 광섬유 권선 장비 및 코일부터 FOG, 광섬유/MEMS 관성 제품, IMU 회로, 소프트웨어 및 테스트 장비에 이르기까지 완전한 폐쇄형-루프 기능을 갖춘 첨단 기술 기업입니다. 엔드{3}}투-프로세스 제어로 품질이 향상되고 비용이 절감됩니다. 엄격한 프로세스를 통해 ISO9001에 따라 운영되므로 제품 신뢰성과 일관성이 보장됩니다.
매개변수
RH16 섬유 코일 권선기 사양
|
매개변수 |
명세서 |
|
섬유 직경 범위(mm) |
Φ0.1-Φ0.5 |
|
감기 속도 (r/min) |
0-50 |
|
최대 툴링 직경(mm) |
250 |
|
장력 제어 범위(g) |
5-50 |
|
장력 정밀도(g) |
±0.5(20r/min) |
|
트래버스 스트로크(코일 폭)(mm) |
200 |
|
계산 정확도(회전) |
0.1 |
|
표시 가능한 매개변수 |
회전, 장력, 길이, 레이어 수, 스핀들 방향, 횡단 방향, 좌표, 속도, 현재 레이어의 상처 길이 실시간 표시- |
|
프로그래밍 가능한 매개변수 |
섬유 직경, 스핀들 방향, 이송 방향, 속도, 장력, 스풀 직경, 스풀 폭 등 |
|
장비 치수(mm) |
L 2200 × W 1100 × H 2000 |

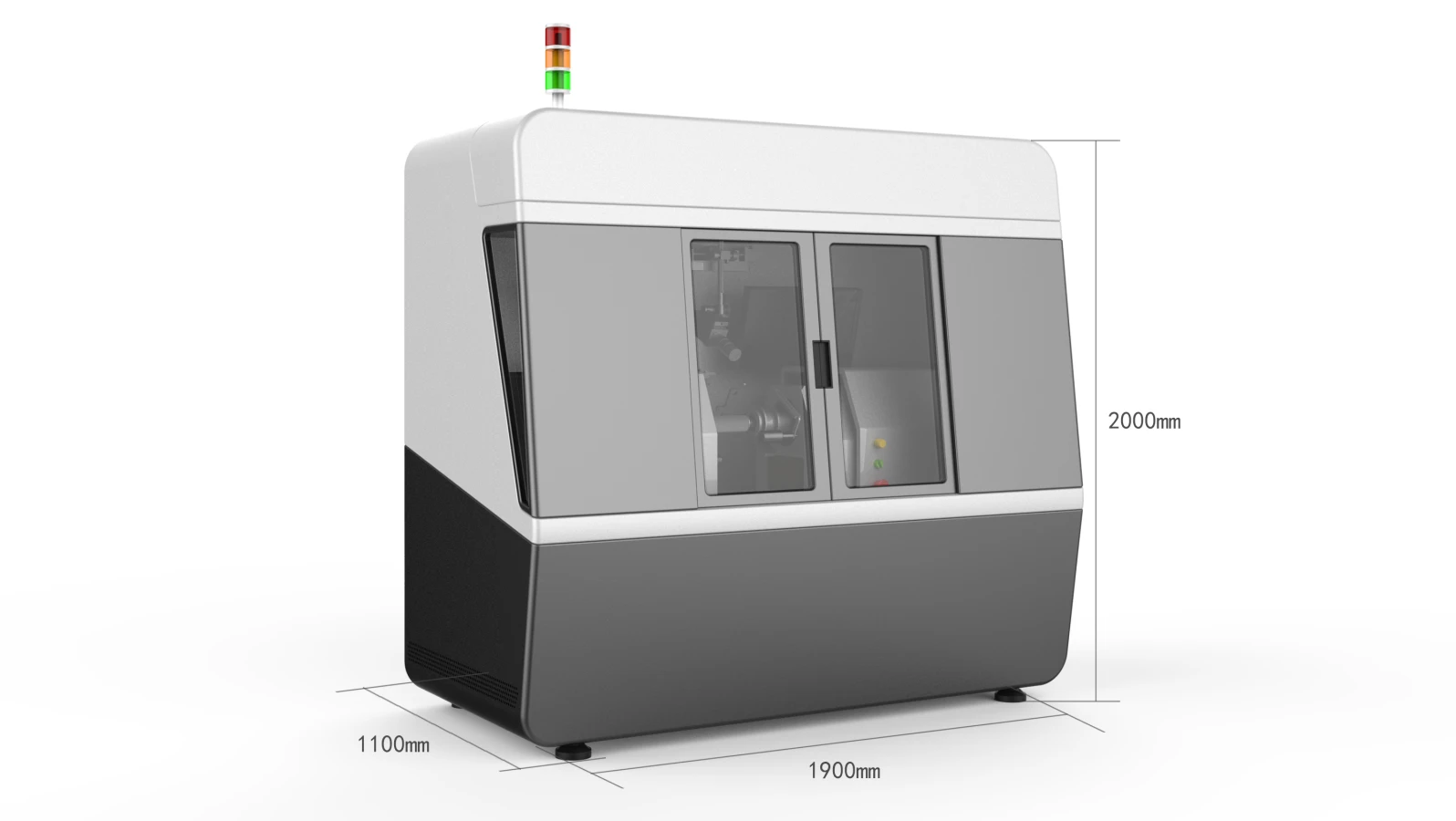

외형도
